Attiny45 kezdő kérdések

kamumak

Sziasztok!

Hogyan kell ADC-t konfigolni bitekkel bascom alatt?

Attiny13-hoz ez a config jó:

 Config Adc = Single , Prescaler = Auto , Reference = Internal

Attiny45-alatt nem jó, elolvastam, az attiny45 leírását , mik a lehetőségek:
(VCC used as Voltage Reference, External Voltage Reference at PB0 (AREF) pin, Internal 1.1V Voltage Reference, Reserved, Internal 2.56V Voltage Reference without external bypass
capacitor, Internal 2.56V Voltage Reference with external bypass capacitor)

Valamint a bascom helpjét:
REFERENCE: Some chips like the M163 have additional reference options.
Value may be OFF , AVCC or INTERNAL. See the data sheets for the different modes.
Some newer micro's support also : INTERNAL_1.1, INTERNAL_2.56,INTERNALEXTCAP

Super, nekem az internál kellene, INTERNAL_1.1 megfelel.
Ezzel próbálkoztam de nem jó:

Kód: Egész kijelölése

 Config Adc = Single , Prescaler = Auto , Reference = Internal_1.1

Mivel ez így nem jó, hátha bitekkel meg tudom adni, de keveset olvastam valószínű, mert nem jövök rá...

kapu48

Hi!
Regiszter Bit állítással:

Kód: Egész kijelölése

Config Adc = Single , Prescaler = Auto                      ', Reference = Internal1.1
Admux.refs0 = 0
Admux.refs1 = 1
Admux.refs2 = 0

kamumak

kapu48 írta:Hi!
Regiszter Bit állítással:
Kód: Egész kijelölése
Config Adc = Single , Prescaler = Auto                      ', Reference = Internal1.1
Admux.refs0 = 0
Admux.refs1 = 1
Admux.refs2 = 0

Köszönöm!

kamumak

Ventilátor vezérlés, hőfok függvényében, avagy hőfokszabályozás ventilátorral

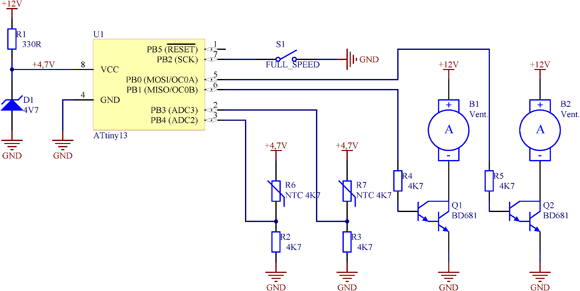

Adott egy Attiny45 (mert ez volt itthon), és egy már más által elkészített project, de nem basicben írva, attiny13-ra:
http://www.hobbielektronika.hu/kapcsola ... _venti.gif
illetve
http://www.hobbielektronika.hu/kapcsola ... mit=%3E%3E

Segítségetekkel az alábbit sikerült össze raknom; szimuláción jónak tűnik /full speed kihagyva!/
Mi a véleményetek?

Kód: Egész kijelölése

$regfile = "attiny45.dat"
$crystal = 1000000

$hwstack = 32
$swstack = 16
$framesize = 40

Config Portb.0 = Output                                     'pin5
Config Portb.1 = Output                                     'pin6
Tccr0a = &B10000001
Tccr0b = &B00000011
Config Adc = Single , Prescaler = Auto
'Reference = Internal1.1
Admux.refs0 = 0
Admux.refs1 = 1
Admux.refs2 = 0

Dim Adcin As Word
Dim Fan As Byte

Start Adc

Do

  Adcin = Getadc(3)                                         'pin2
  If Adcin > 635 Then
   Fan = 255
  Elseif Adcin < 584 Then
   Fan = 90
  Else
   Adcin = Adcin - 584
   Fan = Adcin * 3
   Fan = Fan + 90
  End If
  Ocr0a = Fan

  Adcin = Getadc(2)                                         'pin3
  If Adcin > 635 Then
   Fan = 255
  Elseif Adcin < 584 Then
   Fan = 90
  Else
   Adcin = Adcin - 584
   Fan = Adcin * 3
   Fan = Fan + 90
  End If
  Ocr0b = Fan

  Waitms 60
  Loop

End

Köszönöm az eddigi segítségeteket, sokat segít a fórum és az oldal is, sokat lehet tanulni ...

kapu48

A TUTIT!
Csak ha összedrótozod 1 próba panelon, akkor tudod meg.

A proci belső hőmérőjével nem játszol?

A
Tccr0a = &B10000001
Tccr0b = &B00000011

helyett config timerx=pwm, sorokat lesném meg...

Config Adc = Single , Prescaler = Auto
'Reference = Internal1.1
Admux.refs0 = 0
Admux.refs1 = 1
Admux.refs2 = 0

helyett:

Config Adc = Single , Prescaler = Auto , reference = internal

Ocr0a = Fan helyett
PWM0A = Fan

És így tovább. Bascom alól regiszterek írása a kódot hordozhatatlanná teszi.... ha új chipre fordítod, a lesheted át a regiszterek elnevezését.
Ha meg a PWM0A-ra hivatkozol a T13tól a Mega2560-ig mindre jó lesz:).

kapu48

Nem olvastál figyelmesen!

Nem tudja Bascomban be állítani az: Internal 1.1V Voltage Reference-t

Ezért javasoltam a kézi Regiszterírást.
Adatlap szerint:
http://www.atmel.com/Images/doc2586.pdf 138. oldal
17.13.1 ADMUX – ADC Multiplexer Selection Register

De ha van jobb módszer? ….

Viszont nekem igy elfogadta:

Kód: Egész kijelölése

Config Adc = Single , Prescaler = Auto , Reference = Internal_1.1
